電(dian)流互感器(qi)是一種按照(zhao)電(dian)磁(ci)感應原理(li)原理(li)制作的可測量交流電(dian)流的簡(jian)單器(qi)件。

作用及原理

電(dian)(dian)流(liu)(liu)互感(gan)器的主要所用(yong)是用(yong)來將(jiang)交(jiao)流(liu)(liu)電(dian)(dian)路中(zhong)的大電(dian)(dian)流(liu)(liu)轉(zhuan)換(huan)為(wei)(wei)一定比(bi)例(li)的小電(dian)(dian)流(liu)(liu)（我國(guo)標準為(wei)(wei)5安倍），以(yi)供(gong)測量和(he)繼電(dian)(dian)保護(hu)只之用(yong)。大家應該知道在發電(dian)(dian)、變電(dian)(dian)、輸電(dian)(dian)、配電(dian)(dian)過(guo)程中(zhong)由于(yu)用(yong)電(dian)(dian)設(she)備(bei)的不同，電(dian)(dian)流(liu)(liu)往(wang)往(wang)從幾十安到幾萬安都有，而且(qie)這些電(dian)(dian)路還可能伴隨高壓。那么為(wei)(wei)了能夠對這些線路的電(dian)(dian)路進行監控、測量，同時(shi)又(you)要解決高壓、高電(dian)(dian)流(liu)(liu)帶來的危險，這時(shi)就(jiu)需要用(yong)到電(dian)(dian)流(liu)(liu)互感(gan)器了。有些人可能見過(guo)電(dian)(dian)工用(yong)的鉗(qian)形表 ，這是一種用(yong)來測量交(jiao)流(liu)(liu)電(dian)(dian)流(liu)(liu)的設(she)備(bei)，它那個(ge)“鉗(qian)”便(bian)是穿心式電(dian)(dian)流(liu)(liu)互感(gan)器。

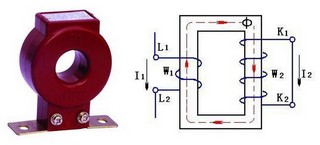

電流互感器的結構如下右圖所示，可用它擴大交流電流表的量程。在使用時，它的原線圈應與待測電流的負載線路相串聯，副邊線圈則與電流表串接成閉合回路，如圖中右(you)邊的電路圖所示。

電(dian)流互感器的(de)(de)原(yuan)線(xian)圈是用(yong)粗導線(xian)繞成，其(qi)匝數只(zhi)有一匝或幾(ji)匝，因而它的(de)(de)阻抗(kang)極小(xiao)。原(yuan)線(xian)圈串(chuan)接(jie)在待測電(dian)路中時，它兩端的(de)(de)電(dian)壓降極小(xiao)。副線(xian)圈的(de)(de)匝數雖多，但在正常情況下，它的(de)(de)電(dian)動勢(shi)E2并(bing)不高，大(da)約只(zhi)有幾(ji)伏。

由于I₁/I₂=K_i（K_i稱為變流比）所以I₁=K_iI₂

由此可見，通過負載的電流就等于副邊線圈所測得的電流與變流比K_i之乘積。如果電(dian)流表(biao)同(tong)一(yi)只(zhi)專用(yong)的電(dian)流互(hu)感(gan)器(qi)配套使用(yong)，則這安培表(biao)的刻度就可按大電(dian)流電(dian)路中(zhong)的電(dian)流值(zhi)標出(chu)。電(dian)流互(hu)感(gan)器(qi)次級電(dian)流最大值(zhi)，通常設計為標準值(zhi)5A。不同(tong)的電(dian)流的電(dian)路所(suo)配用(yong)的電(dian)流互(hu)感(gan)器(qi)是不同(tong)的，其變流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

為了安(an)全起見，電流互感器副線圈的一端和鐵殼必須接(jie)地。

型號識別

電流互感(gan)器的(de)型(xing)號(hao)是由(you)2～4位拼音字(zi)母及數字(zi)組成。通(tong)常能表示出電流互感(gan)器的(de)線(xian)圈(quan)型(xing)式、絕緣(yuan)種類、導(dao)體的(de)材料及使用(yong)場所(suo)等。橫線(xian)后面(mian)的(de)數字(zi)表示絕緣(yuan)結(jie)構的(de)電壓等級(ji)（4級(ji)）。電流互感(gan)器型(xing)號(hao)中字(zi)母的(de)含義如下：

• L：在第一位，表示電流互感器；
• D：在第二位，表示單匝貫穿式，在型號的最后一個字母時表示差動保護用（部分生產廠用B或C標出）
• F：在第二位，表示復匝貫穿式
• Q：在第二位，表示線圈型，在第四位，表示加強型；
• M：在第二位，表示母線式；
• R：在第二位，表示裝入式；
• A：在第二位，表示穿墻式；
• C：在第二位，表示瓷套式，在第三位，表示瓷絕緣；
• Z：在第三位，表示澆注絕緣；
• J：在第三位，表示加大容量加強型，在第四位，表示加大容量；
• G：在第三位，表示改進型；
• W：在第三位，表示戶外型；
